Selbstbau-Kit zum Schweißen – La Campagnole® Gärtner 50 CDR

La Campagnole® Gärtner 50 CDR ist die Federgegenzahn-Version des Flaggschiff-Werkzeugs von La Fabriculture, entwickelt für leichte, sandige oder steinige Böden. Für diejenigen, die schweißen können und sie selbst bauen möchten, enthält dieses Selbstbau-Kit alles Notwendige: bereits lasergeschnittene, gebohrte, gefalzte und gepresste Metallteile, Holzstiele, Schrauben und vollständige technische Dokumentation mit detaillierten Plänen. Es bleibt nur noch, zusammenzubauen und zu schweißen.

Die Teile werden roh geliefert: Sie können sie lackieren, behandeln oder je nach Wunsch so lassen wie sie sind. Die Qualität der Teile ist identisch mit den in der Werkstatt hergestellten Serien-Campagnoles®.

Die Fertigungspläne sind auch als Open Source auf lafabriculture.fr verfügbar, für diejenigen, die noch weitergehen und die Teile selbst aus Rohmaterial herstellen möchten.

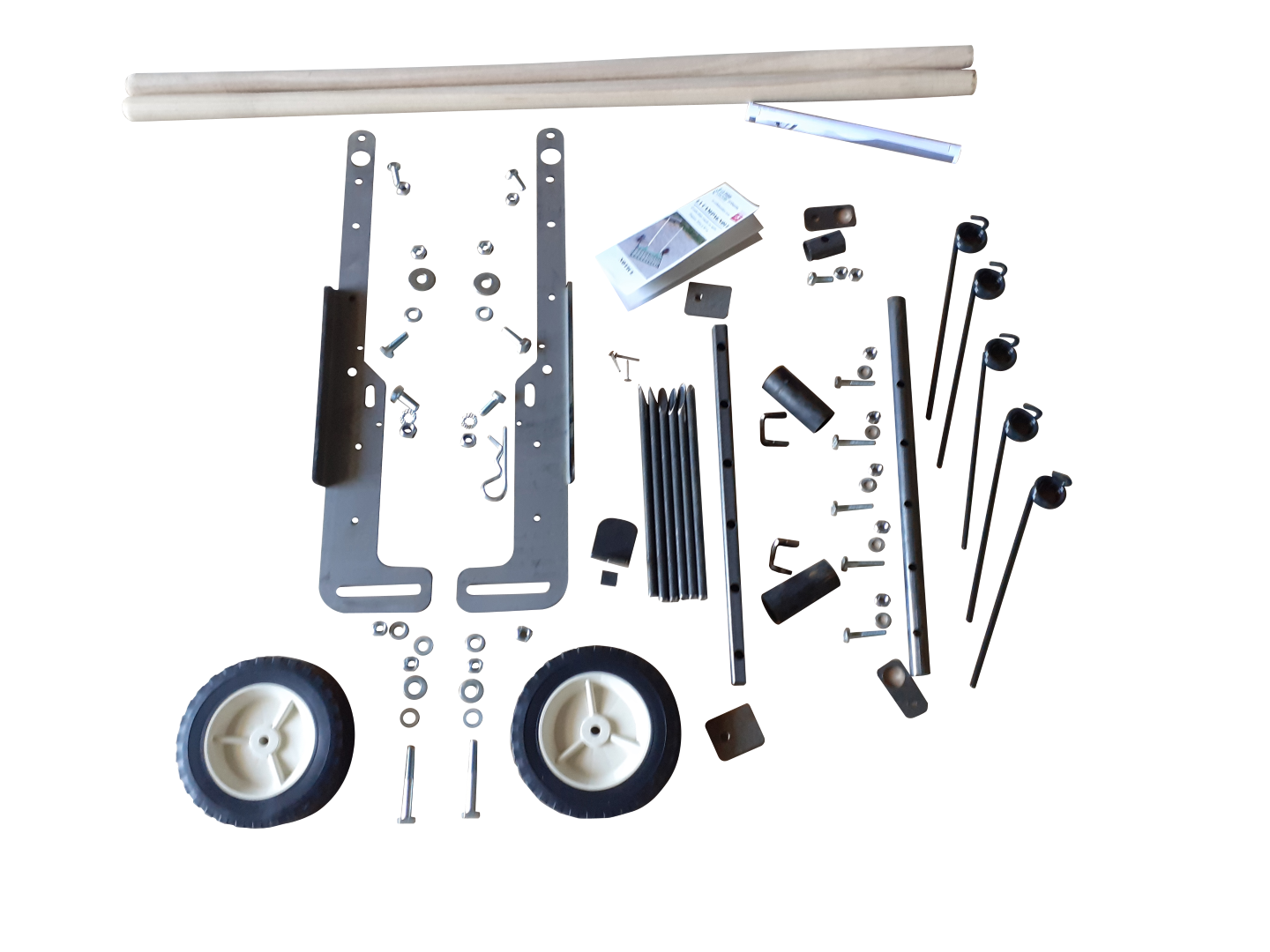

INHALT DES KITS

✅ Alle Strukturmetallteile (lasergeschnitten, gebohrt, gefalzt, gepresst) ;

✅ Federgegenzähne inklusive ;

✅ Unbehandelte Holzstiele ;

✅ Vollständiges Schraubenset ;

✅ Technische Dokumentation: detaillierte A3-Pläne + technische Montagehinweise ;

✅ Teile werden roh geliefert — nach Wunsch lackieren oder behandeln.

ERFORDERLICHES NIVEAU

• Schweißkenntnisse (Elektroden, MIG/MAG oder TIG) ;
• Mittleres Metallverarbeitungsniveau: Planlesekenntnisse, Teilemontage, Maßgenauigkeit ;
• Besondere Sorgfalt beim Einbau der Federn: die in den Plänen angegebenen Maße und Winkel genau einhalten, um die korrekte Funktion der Gegenzähne zu gewährleisten ;
• Mindestausrüstung: Schweißgerät, Winkelschleifer, Winkel, Winkelmesser, Schraubzwingen, Spannzangen, Maßband oder Lineal, Anreißnadel, Stahlkeile ;
• Geeignete Schutzausrüstung tragen: Schweißhandschuhe und -jacke, Schutzbrille, Sicherheitsschuhe.

VERWENDUNG DER CAMPAGNOLE® GÄRTNER 50 CDR NACH DEM ZUSAMMENBAU

• Die Campagnole am Reihenanfang positionieren, Räder auf dem Boden, Zinken Richtung Erde ;
• Nach vorne schieben, um alle 5 Zinken bis zu 24 cm Tiefe einzudrücken ;
• Zurückziehen: die Federgegenzähne greifen ein, biegen sich über Steine und Wurzeln und kehren ohne Blockierung in ihre Position zurück ;
• Die Vor- und Rückwärtsbewegung über die gesamte Breite der Fläche wiederholen ;
• Bei sehr steinigem Boden kann ein zweiter Durchgang gemacht werden, um an die Oberfläche gebrachte Steine zu entfernen ;
• Ideal für Familiengärten und kleine Parzellen bis 300 m² auf leichten, sandigen oder steinigen Böden.

PFLEGE DES ZUSAMMENGEBAUTEN WERKZEUGS

• Zinken, Gegenzähne und Seitenwangen nach jedem Gebrauch mit klarem Wasser abspülen oder mit einer geeigneten Drahtbürste abbürsten ;
• Vor dem Verstauen trocknen lassen, um Korrosion zu vermeiden ;
• Den Holzstiel ein- bis zweimal jährlich mit Leinöl schützen ;
• Radachsen mit Pflanzenöl schmieren ;
• Bei Verschleiß oder Bruch sind Ersatzzinken und -gegenzähne auf lafabriculture.fr erhältlich.

FAQ

Welches Schweißniveau wird für den Zusammenbau dieses Kits benötigt?

Ein mittleres Niveau ist erforderlich — kein professioneller Schweißer nötig, aber Grundkenntnisse müssen vorhanden sein: MIG/MAG, Elektroden- oder TIG-Schweißen, Lesen technischer Pläne, Einhaltung von Maßen und Winkeln. Die mitgelieferte Dokumentation enthält detaillierte Pläne und Montagehinweise. Wenn Sie noch nie geschweißt haben, empfehlen wir eine Schulung oder die Beauftragung eines Metallbauers für die Montage.

Ist der Federeinbau schwieriger als beim CDF-Kit?

Das CDR-Kit erfordert beim Einbau der Federgegenzähne besondere Sorgfalt. Die Federn müssen gemäß den genauen Maßen und Winkeln in den Plänen positioniert und geschweißt werden — eine falsche Positionierung könnte die Wirksamkeit des Mechanismus verringern oder vorzeitigen Verschleiß verursachen. Die Pläne beschreiben jeden Schritt im Detail. Ein mittleres Metallverarbeitungsniveau reicht aus, sofern die Dokumentation sorgfältig befolgt wird.

Enthält das Kit wirklich alles, was zum Bau der Campagnole® benötigt wird?

Ja. Alle Metallteile sind bereits lasergeschnitten, gebohrt, gefalzt und gepresst — Sie müssen sie nicht selbst herstellen. Das Kit enthält die Federgegenzähne, Holzstiele, Schrauben und Fertigungspläne. Sie benötigen nur Schweißausrüstung und gängige Metallbearbeitungswerkzeuge (Winkelschleifer, Winkel, Spannzangen...).

Was ist der Unterschied zwischen dem Kit und der fertigen Campagnole®?

Die fertige Campagnole® Gärtner 50 CDR wird in La Fabricultures Werkstatt im Aveyron montiert, geschweißt und geprüft. Das Kit wird mit rohen Teilen zum selbstständigen Zusammenbauen geliefert. Die Teilequalität ist identisch — nur der Zusammenbau unterscheidet sich. Das Kit bietet erhebliche Einsparungen, wenn Sie über die erforderliche Ausrüstung und Kenntnisse verfügen.

Sind die Pläne im Kit enthalten?

Ja, die detaillierten Fertigungspläne (A3-Format) sind in jedem Kit enthalten. Sie sind auch als Open Source auf lafabriculture.fr verfügbar, für diejenigen, die die Teile selbst aus Rohmaterial herstellen möchten.

Was ist der Unterschied zwischen der Campagnole® Gärtner 50 CDR und der 50 CDF?

Die CDR-Version (Federgegenzähne) wird für leichte, sandige oder steinige Böden empfohlen: Die Federn schleudern Steine und Wurzeln heraus ohne das Werkzeug zu blockieren. Die CDF-Version (feste Gegenzähne) wird für schwere, tonhaltige Böden empfohlen: Ihre Starrheit bricht die kompaktesten Schollen auf. Das CDF-Kit ist ebenfalls auf lafabriculture.fr erhältlich.

Ist eine selbst gebaute Campagnole® genauso robust wie die Werkstattversion?

Ja, wenn der Zusammenbau korrekt gemäß den mitgelieferten Plänen durchgeführt wird. Die Teile sind identisch mit denen in der Produktion verwendeten. Die Qualität des fertigen Werkzeugs hängt insbesondere von der Qualität der Federpositionierung und der Schweißnähte ab. Alle La Fabriculture-Schweißbauteile tragen eine lebenslange Garantie — diese Garantie gilt auch für gemäß den mitgelieferten Plänen zusammengebaute Kits.
