Kit d'Auto-Construction à Souder – La Campagnole® Maraîcher 80 CDR

La Campagnole® Maraîcher 80 CDR est la version à contre-dents à ressorts de l'outil professionnel de La Fabriculture, conçue pour les grandes surfaces aux sols légers, sableux ou caillouteux. Pour ceux qui savent souder et qui veulent la construire eux-mêmes, ce kit d'auto-construction contient tout ce qu'il faut : les pièces métalliques déjà coupées, percées, pliées et embouties, les manches en bois, la visserie et la documentation technique complète avec plans détaillés. Il ne reste plus qu'à assembler et souder.

Les pièces sont livrées brutes : vous pouvez les peindre, les traiter ou les laisser telles quelles selon vos préférences. La qualité des pièces est identique à celle utilisée pour les Campagnoles® de série produites à l'atelier.

Les plans de fabrication sont également disponibles en open source sur lafabriculture.fr pour ceux qui souhaitent aller encore plus loin et fabriquer les pièces eux-mêmes à partir de la matière brute.

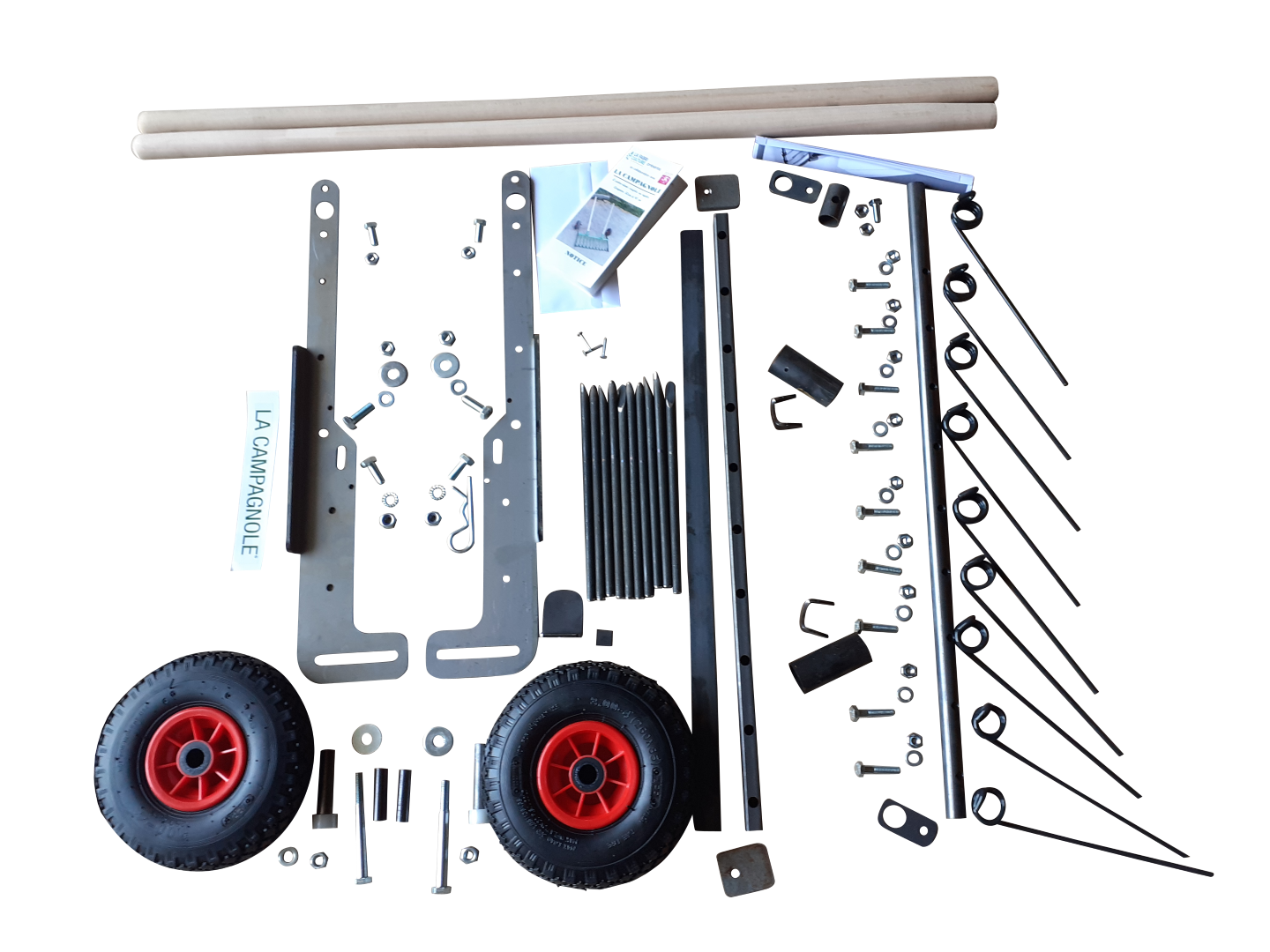

CONTENU DU KIT

✅ Toutes les pièces métalliques de la structure (lasers, percées, pliées, embouties) ;

✅ Contre-dents à ressorts incluses ;

✅ Manches en bois non traité ;

✅ Visserie complète ;

✅ Documentation technique : plans détaillés format A3 + conseils techniques d'assemblage ;

✅ Pièces livrées brutes — à peindre ou traiter selon vos préférences.

NIVEAU REQUIS

• Savoir souder (poste Arc, MIG/MAG ou TIG) ;
• Avoir un niveau intermédiaire en métallerie : lecture de plans, assemblage de pièces, respect des cotes ;
• Attention particulière lors du montage des ressorts : respecter scrupuleusement les cotes et angles indiqués dans les plans pour garantir le bon fonctionnement des contre-dents ;
• Le format 80 cm implique davantage de pièces à assembler que le modèle 50 cm — prévoir suffisamment de temps et un espace de travail adapté à la taille de l'outil ;
• Disposer du matériel minimal : poste à souder, disqueuse, équerre, rapporteur d'angle, pinces étaux, serre-joints, mètre ou réglet, pointe à tracer, cales acier ;
• Porter les équipements de protection adaptés : gants et veste de soudure, lunettes de protection, chaussures de sécurité.

UTILISATION DE LA CAMPAGNOLE® MARAÎCHER 80 CDR UNE FOIS ASSEMBLÉE

• Positionner La Campagnole en bout de planche, roues au sol, dents en position de travail ;
• Pousser vers l'avant pour enfoncer les 8 dents jusqu'à 24 cm de profondeur ;
• Tirer en arrière : les contre-dents à ressorts entrent en action, éjectent les pierres et racines et reviennent en position sans blocage ;
• Avancer de 5 à 15 cm selon la finition souhaitée et répéter sur toute la longueur de la planche ;
• Sur les terrains très caillouteux, il est possible d'effectuer un second passage pour extraire les pierres remontées en surface ;
• Idéale pour les grandes surfaces maraîchères aux sols légers, exploitations et associations travaillant des parcelles supérieures à 300 m².

ENTRETIEN DE L'OUTIL ASSEMBLÉ

• Rincer dents, contre-dents et flasques à l'eau claire après chaque utilisation ou brosser avec une brosse métallique adaptée ;
• Laisser sécher avant rangement pour éviter la corrosion ;
• Vérifier la pression des roues gonflables régulièrement ;
• Protéger le manche en bois avec de l'huile de lin une à deux fois par an ;
• Graisser l'axe des roues à l'huile végétale ;
• En cas d'usure ou de casse, les dents et contre-dents de remplacement sont disponibles sur lafabriculture.fr.

FAQ

Quel niveau en soudure faut-il pour assembler ce kit ?

Un niveau intermédiaire est nécessaire — pas besoin d'être soudeur professionnel, mais il faut maîtriser les bases : soudure MIG/MAG, Arc ou TIG, lecture de plans techniques, respect des cotes et des angles. Le format 80 cm implique davantage de pièces et un outil plus encombrant à manipuler lors de l'assemblage — prévoir un espace de travail adapté et suffisamment de serre-joints. Le montage des ressorts demande une attention particulière : suivre scrupuleusement les cotes et angles des plans.

Le montage des ressorts est-il plus difficile que pour le kit CDF ?

Le kit CDR demande une attention supplémentaire lors du montage des contre-dents à ressorts. Les ressorts doivent être positionnés et soudés selon des cotes et angles précis indiqués dans les plans — un mauvais positionnement pourrait réduire l'efficacité du mécanisme ou provoquer une usure prématurée. Les plans fournis détaillent chaque étape. Un niveau intermédiaire en métallerie suffit, à condition de suivre scrupuleusement la documentation.

Quelle est la différence entre le kit 80 CDR et le kit 80 CDF ?

Le kit 80 CDR permet de construire la Campagnole® Maraîcher 80 CDR, recommandée pour les sols légers, sableux ou caillouteux : les ressorts éjectent pierres et racines sans blocage. Le kit 80 CDF permet de construire la Campagnole® Maraîcher 80 CDF, recommandée pour les sols lourds et argileux. Le kit 80 CDF est également disponible sur lafabriculture.fr.

Quelle est la différence entre le kit et la Campagnole® Maraîcher finie ?

La Campagnole® Maraîcher 80 CDR finie est assemblée, soudée et contrôlée dans l'atelier de La Fabriculture en Aveyron. Le kit est livré avec les pièces brutes à assembler vous-même. La qualité des pièces est identique — seul l'assemblage change. Le kit permet de réaliser des économies significatives si vous disposez du matériel et des compétences nécessaires.

Les plans sont-ils fournis dans le kit ?
